产品名称：卧式胶体磨JTM-W120
产品系列：立式胶体磨系列

胶体磨——打蛋黄酱流程图

产品介绍：

不锈钢卧式胶体磨，又名管道胶体磨。卧式型自身没有动力下料，需管道给力才能进料，所以要和管道连接才能用。出口方式是快装连接方式（漏斗和循环管是没有配的）

卧式胶体磨JTM-W120性能特点：CN.HAOSTAR牌HS卧式胶体磨(立卧式胶体磨、管线式研磨泵-colloidmill-jiaotimo)整体型拥有实用新型专利，产品结构紧凑，外形新颖，环保节能，性能稳定，设计新型，操作使用简单，安装维护方便，体积小、效率高等特点。

执行国家标准GB/T 14466和企业标准Q/WHX02-2010，属国内首创。

 卧式胶体磨-整体型colloidmill-jiaotimo磨头(动静磨盘) 卧式胶体磨JTM-W120采用不锈钢或耐磨盘,金钢耐磨磨片,硬度HL800耐磨盘。

机体部位与物料接触部件均采用不锈钢材料。机架及电动机钢铁油漆。配卧式电动机与机体连体同轴心转动构造。并配置有料斗、循环系统。

本产品卧式胶体磨为湿式超微粒研磨、粉碎、乳化、混合、分散、均质、搅拌等高效功能。

卧式胶体磨JTM-W120技术参数表

Model 型号	Processing fineness 加工细度 um	Output 产量T/H	Millstone Diameter 磨盘直径  mm	Cooling water pipe 冷却水管   mm	Outlet diameter 出口直径  mm	Inlet diameter 进口直径 mm	Speed 转速 rmp	Sharp 电机功率kw	Size 外形尺寸	Weight 重量 kg
JTM-L50	2-40	0.01-0.3	50	无	20	42	2880	1.5（380V)	280*280*700	50
JTM-L50	2-40	0.01-0.3	50	无	20	42	2880	1.5（220V)	280*280*700	50
JTM-L65	2-40	0.01-0.5	50	10	20	42	2880	1.5（380V)	280*280*700	50
JTM-L65	2-40	0.01-0.5	50	10	20	42	2880	1.5（220V)	280*280*700	50
JTM-F65	2-40	0.01-0.5	50	10	20	42	2880	2.2	320*750*750	100
JTM-L80	2-40	0.1-1.5	80	12	25	57	2880	3	400*400*950	90
JTM-F80	2-40	0.1-1.5	80	12	25	57	2880	4	750*450*980	85
JTM-L100	2-40	0.1-2	100	12	32	76	2880	5.5	420*420*980	145
JTM-F100	2-40	0.1-2	100	12	32	76	2880	5.5/7.5	800*420*950	240
JTM-L120	2-40	0.1-3	120	12	32	76	2880	7.5	420*420*980	150
JTM-F120	2-40	0.1-3	120	12	32	76	2880	7.5	800*420*980	250
JTM-L140	2-40	0.1-4	140	12	40	89	2880	7.5	420*420*1150	180
JTM-F140	2-40	0.1-4	140	12	40	89	2880	11/15	920*540*1150	290
JTM-L180	2-40	1-6	180	12	40	108	2880	15	550*550*1150	240
JTM-F180	2-40	2-8	180	12	40	108	2880	18.5	1000*480*1150	370

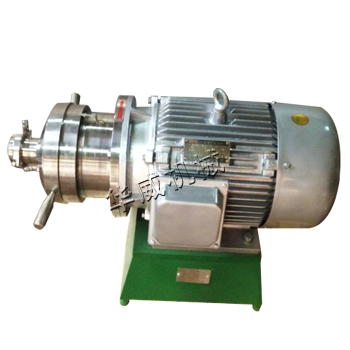

卧式胶体磨JTM-W120实物展示图
