立式胶体磨-温州龙湾华威机械厂

产品描述

立式胶体磨--研磨植物纤维图

立式胶体磨的原理：

采用剪切、研磨及高速搅拌作用力，粉碎研磨依靠磨盘齿形斜面的相对运动而成，其中一个高速旋转，另一个静止使物料通过齿形斜面之间的物料受到极大的剪切力和摩擦力，同时又在高频震动和高速漩涡等复杂力的作用下使物料的研磨、乳化、粉碎、混合、分散和均质，从而得到精细超微粒粉碎的较高效益。

胶体磨主要特点：相对于压力式均质机，胶体磨首先是一种离心式设备，它的优点是结构简单，设备保养维护方便，适用于较高粘度物料以及较大颗粒的物料。它的主要缺点也是由其结构决定的。首先，由于作离心运动，其流量是不恒定的，对应了于同粘性的物料其流量变化很大。举例来说，同样的设备，在处理粘稠的漆类物料和稀薄的乳类流体时，流量可相差10倍以上；其次表面较易磨损，而磨损后，细化效果会显著下降

应用范围：
  1、食品工业：乳制品、巧克力、豆酱、果酱、花生酱、奶油饮料等。
  2、化学工业：颜料、香料、染料、乳化沥青、乳化橡胶、催化剂、油漆涂料等。
  3、医药工业：鱼肝油、保密、健儿膏、蜂皇、花粉等。
  4、日用化工：鞋油、牙膏、化妆品、香脂、肥皂、洗涤剂等。
  5、其它工业：建筑工业、造纸工业、塑料工业、电池业等。

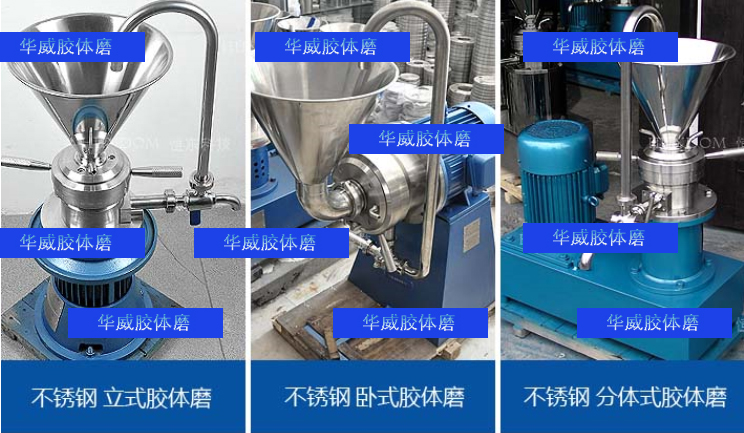

立式胶体磨系列实物展示图

立式胶体磨参数选型表

结构形式	立式				分体式
型号	L50	L80	L100	L140	L100F	L140F	L160F	L180F	L200F	L240F
乳化细度	2-40um				2-40um
粉碎细度	≤50um				≤50um
产量t/h	0.02-0.2	0.3-1.5	0.5-3	0.8-4	0.5-3	0.8-4	1.2-5	2-6	2.5-7	4-15
功率Kw	1.1	3	5.5	7.5	5.5	7.5/11	11	15	18.5	37
转速rpm	2825	2880	2900
磨片直径	￠50	￠80	￠100	￠140	￠100	￠140	￠160	￠180	￠200	￠240
重量Kg	50	100	150	180	240	400	450	500	600	1200

立式胶体磨技术参数：

型号			JML-50	JML-80	JML-100	JML-120	JMF-80	JMF-100	JMF-120	JMF-140	JMF-180
乳化细度um （单循环或多循环）			5~40	3~40	2~40	2~40	3~40	2~40	2~40	2~40	2~40
调节范围mm			1-0.01	1-0.01	1-0.01	1-0.01	1-0.01	1-0.01	1-0.01	1-0.01	1-0.01
产量t/h 按物料性质而变化			0.01-0.2	0.3-1	0.5-2	0.7-3	0.3-1	0.5-2	0.7-3	1-4	2-5
电机	功率kw		1.1	3	5.5	7.5	4	5.5	7.5	11	15
	电压v		380	380	380	380	380	380	380	380	380
	转速r/min		2880	2880	2880	2880	2880	2880	2880	2880	2880
磨片直径 mm			∮50	∮80	∮100	∮120	∮80	∮100	∮120	∮140	∮180
出料口直径（时）			∮15	∮25	∮32	∮40	∮25	∮32	∮40	∮40	∮65
冷却水管径（时）			∮1/8〞	∮1/4〞	∮1/4〞	∮1/4〞	∮1/4〞	∮1/4〞	∮1/4〞	∮1/4〞	∮1/4〞
外形尺寸		长 mm	420	520	560	560	640	750	750	820	980
		宽 mm	280	400	420	420	550	620	620	700	800
		高 mm	760	900	950	950	1030	1080	1080	1250	1550
重量kg			45	84	113	135	210	275	295	325	450

温馨提示：

1、图表中的参数均为标准配置，如客户另有要求，请提出。

2、JML-50为实验型胶体磨，亦可改为220V电压。

3、胶体磨选型需提供的工艺参数：物料性质、电机功率、产量、特殊要求等。
