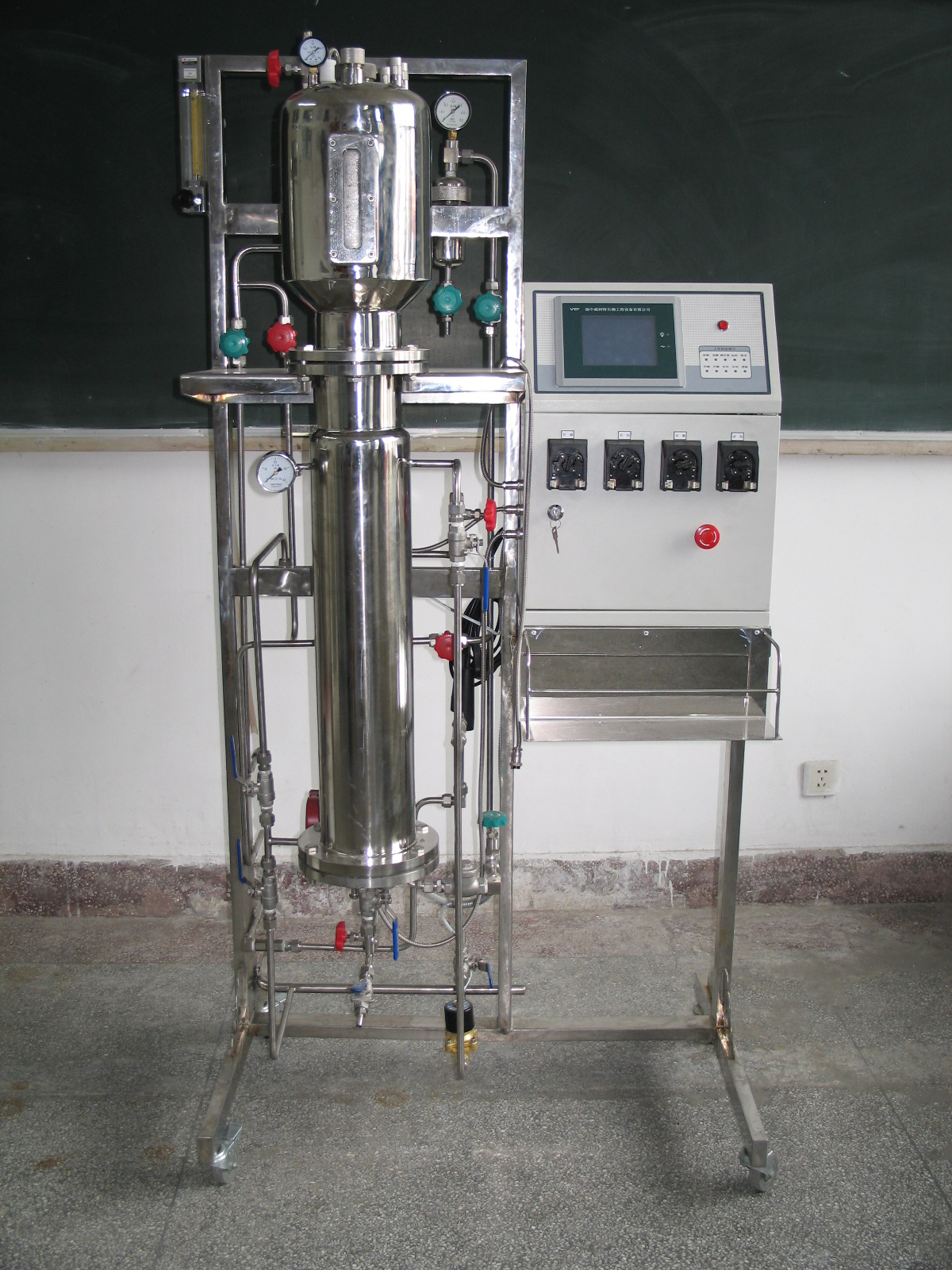

产品名称：气升式发酵罐 （FXG-3）

产品系列：发酵罐 系列

发酵设备罐型可分为两大类：

一类是嫌气发酵的锥型（如酒精发酵），另一类是为气发酵的罐型（如标准式、伍式、自吸式等）。

这类设备尤以标准式罐型使用最为普遍。我厂设计的发酵罐系列图纸资料属于标准式罐型。在设计各种规格的发酵设备时，做到设计结构严密，有足够的强度和使用寿命，力求设备内部附件少，表面光，滑，注意到要有良好的气枣汽接触和汽刺固混和性能，使物质传递，气体交换有效地进行。有足够的热交换面积，以保证发酵能在最适宜的温度下进行。

重视设备的密封性能以保证灭菌操作。 我厂设计的发酵罐为标准式罐型，这种罐型当公称容积在6M3以下时罐采用夹套式。

发酵气的冷却或加热，均由夹套来完成。公称容积为6M3以上时，发酵气的冷却由立式排管来担负，在罐内排管的连接方面我们作了改进。这主要避免在罐体上多开孔，开成死角。这种连续方式在实际使用中得到满意的效果。

 罐内设置的档板，用于提高搅拌效率，罐内有无挡板直接影响发酵汽翻动的状况，所以罐内按装挡板显得十分重要，根据有关资料对设置的挡板数量的增减及叶宽尺寸的变化测得的数据来看，罐内采用4块或6块挡板，板宽度在1/12-1/10块，对提高搅拌效率最为理想。

搅拌器是发酵设备中的主要装置，通过搅拌汽体，使新鲜培养基成份、空气、菌丝体充分混合达到传质量和传热效果。
